Rotor controller

Ontwerp:

Met de komst van een nieuwe rotor werd het ook tijd voor een nieuw rotor klok.
Mijn oude analoge klok is niet geschikt om aan te sturen vanaf de pc en ik heb zelf ook een sterke voorkeur voor memory kanalen zodat ik geen apart lijstje met graden en repeaters bij hoeft te houden. De meeste projecten die ik vind op internet zijn of vrij duur of ze zijn bedoeld om in te bouwen in een bestaande rotor.
Ik wilde het anders gaan doen en heb deze klok ontworpen naar mijn eigen idee├źn.
De klok heeft standaard DC uitgangen waarmee een spanning tot 50 volt geschakeld kan worden daardoor is het mogelijk elk typ DC relais te schakelen. Omdat de calibratie de mogelijkheid bied om elk type potmeter uit te lezen en bij elke waarde te starten en stoppen is de klok geschikt voor alle rotoren met een potmeter aansturing.

Full PCB
Full PCB

menu opties:

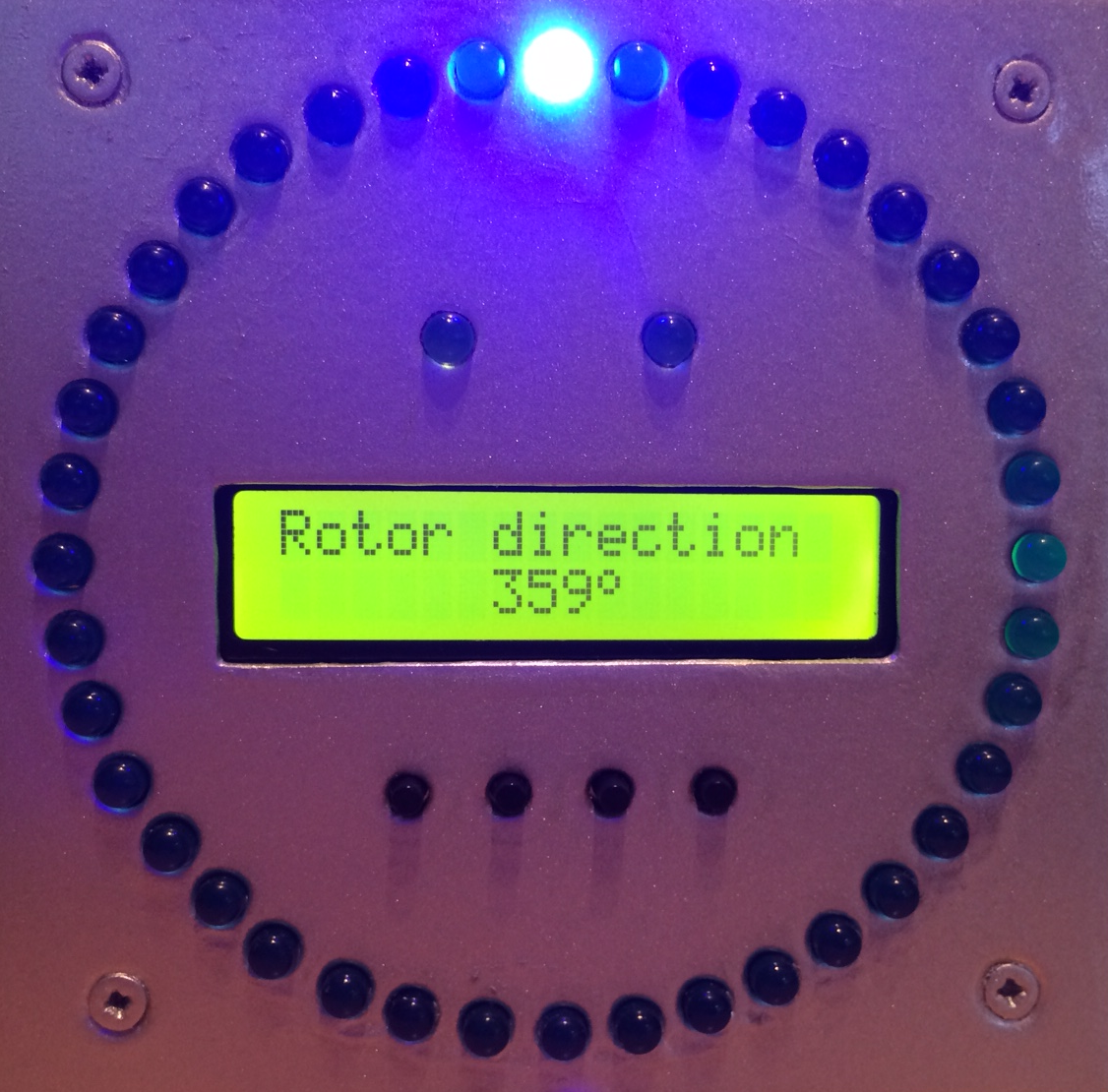

Dit ontwerp heeft 4 drukknoppen en een 2 regels 16 character lcd display als user interface.
Daarnaast heb je 40 leds voor globale richting uitlezing.
Standaard staat op het display de uitlezing van de richting in graden.

Vanuit het menu heb je meerdere opties:

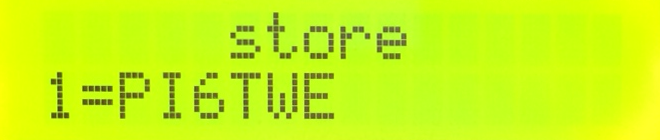

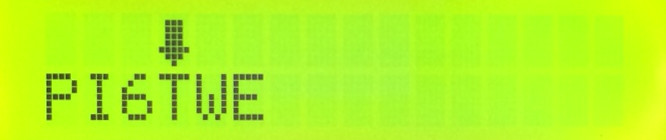

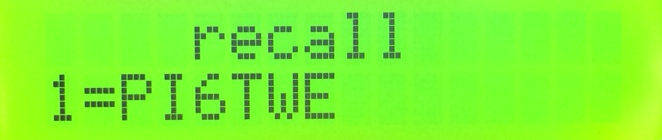

Memory, 50 memory kanalen die vanuit het menu te programmeren en daarna terug te roepen zijn.
Full PCB
Full PCB
Full PCB

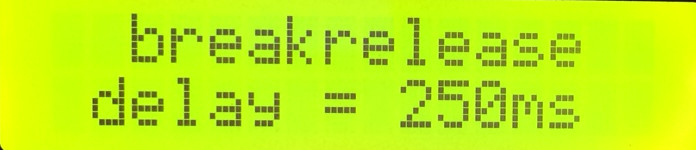

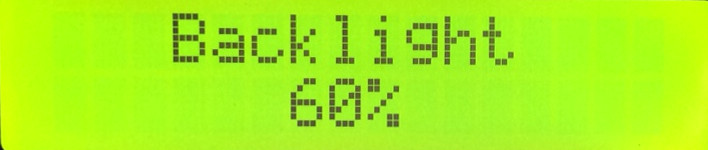

Settings, voor het instellen van de backlight en de break release.
Full PCB
Full PCB

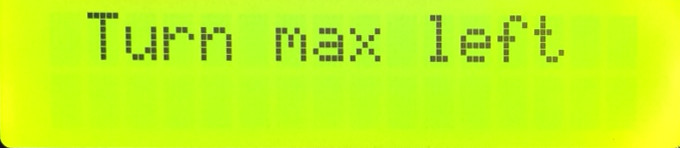

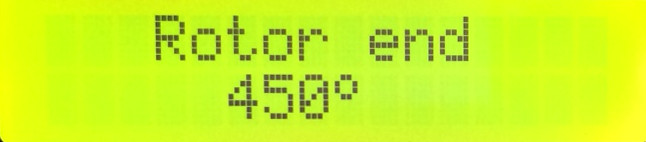

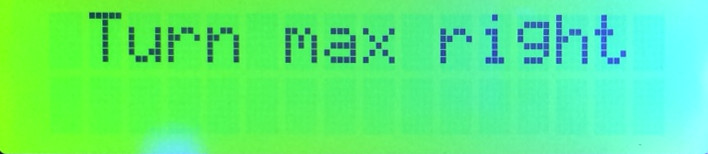

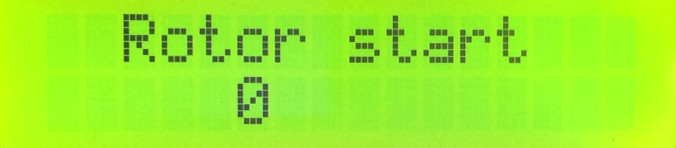

Calibrate, voor het kalibreren van de rotor.
Full PCB
Full PCB
Full PCB
Full PCB

bestanden:

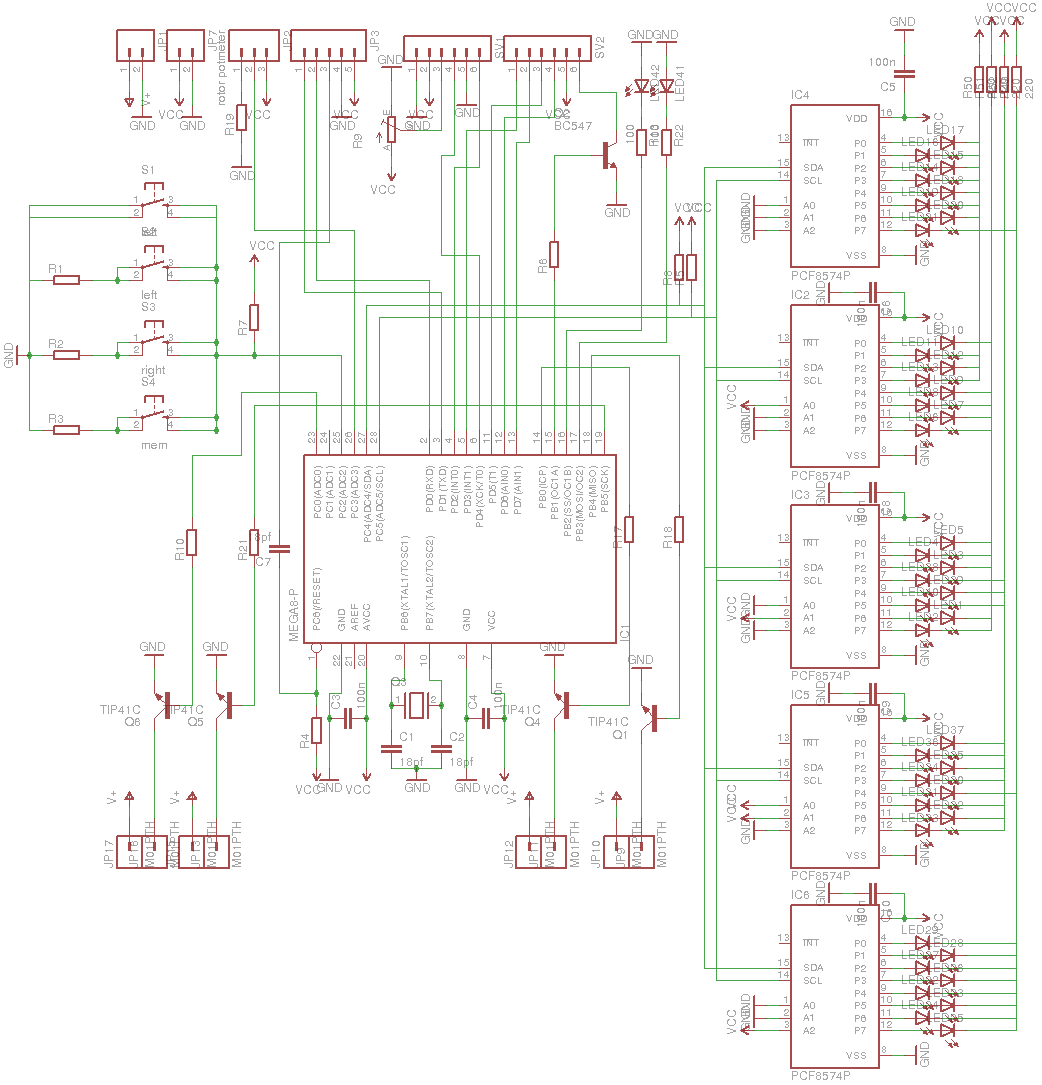

schema (png)

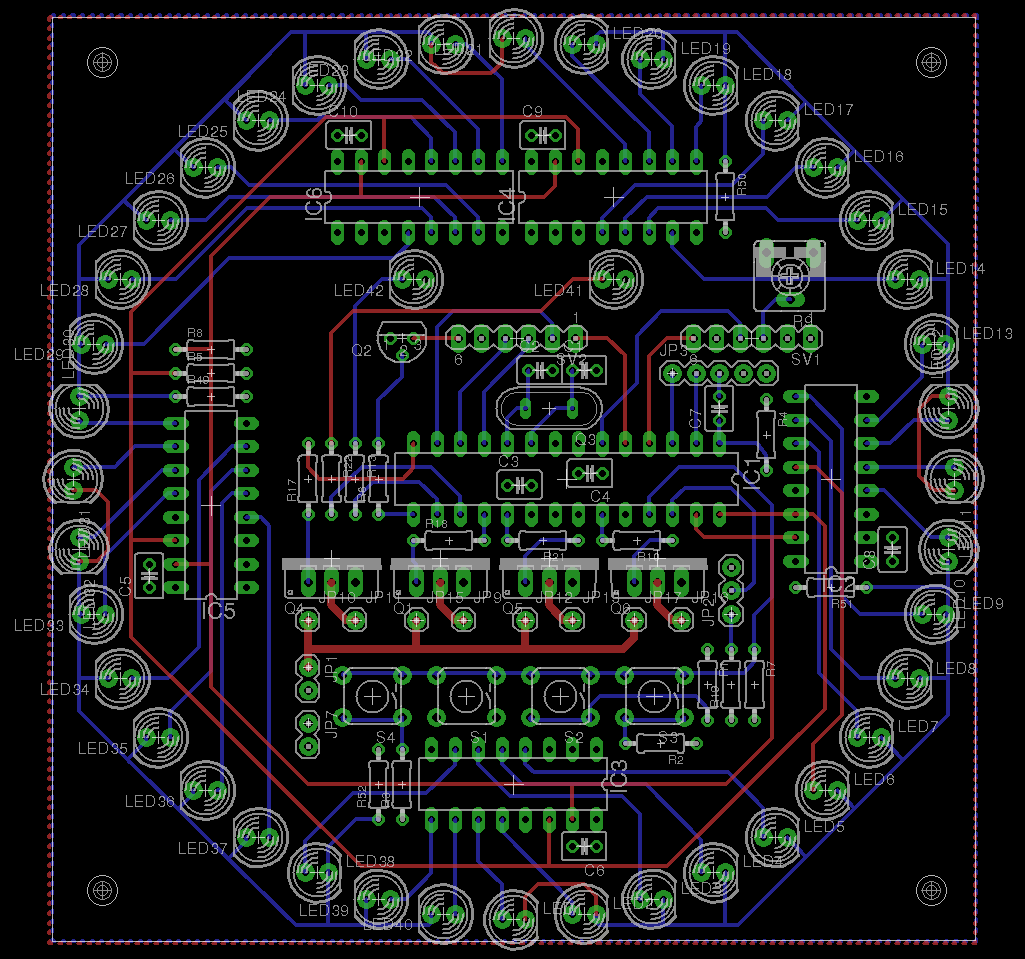

PCB Board (png)

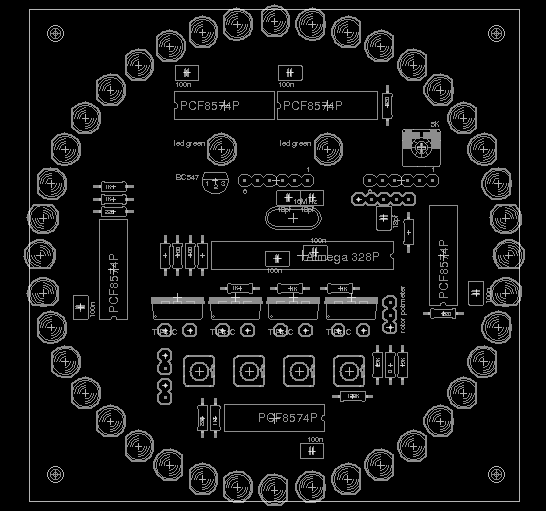

PCB onderdelen (png)
eagle print file
Eagle schema file
De software zal later beschikbaar komen.

Ik ben bezig met een nieuw ontwerp als bouw project voor de Veron VRZA Twente, de mogelijkheden zullen vergelijkbaar zijn.
De aanpassingen zullen vooral gericht zijn op het bestellen en bouwen voor een grote groep gebruikers.

Copyright:

All software is distributed under the GNU/GPL licence.
All hardware and designs are distributed under a Creative Commons license Attribution-ShareAlike 2.5.
